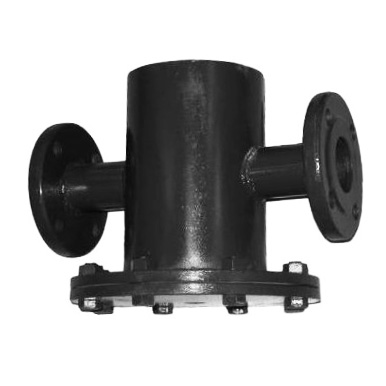

Грязевик абонентский фланцевый верт. ДУ-100

Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:

- обратном трубопроводе тепловой сети в котельных;
- вводах в ЦТП;
- большой срок эксплуатации;
- абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
- предочистке (1 ступень очистки) воды перед фильтром на водозаборах;

Принцип работы грязевика:
Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.

В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.

Характеристики:

Вес, кг: 32
Объем, м³: 0,2
Единица измерения: шт
Рабочая среда: вода
Тип соединения: Фланец
Высота, мм: 410
Номинальное давление (PN): 10
Рабочее давление, МПа: 1
Максимальная температура рабочей среды, С°: 150
Материал корпуса: сталь
Срок службы, лет: 5
Срок гарантии производителя, лет: 1
Диаметр условный (DN): 100
Строительная длина L, мм: 470
Производительность, м³/час: 40
Внешний диаметр, мм: 219
